Rahmentüren EI30, EI60, EI90

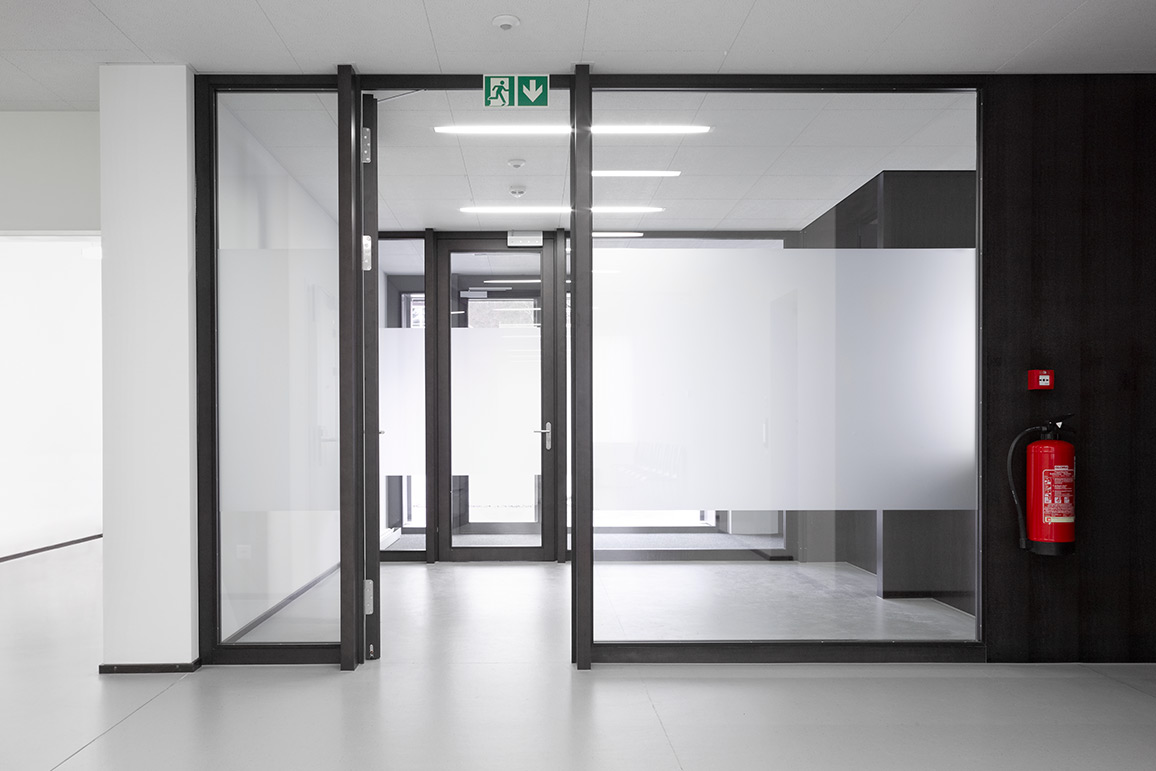

Die Rahmentür lässt an Gestaltungs- und Konstruktionsmöglichkeiten einiges offen. So können Brandschutz geprüfte Innentüren mit Blockrahmen bis zu einer Breite von 2,76 Meter und einer Maximalhöhe von 3,80 Meter als Vollbautür in Holz oder in Kombination mit Glas gefertigt werden. Holzrahmentüren von Frank bieten konsequenten Schutz gegen Feuer – EI30, EI60 oder EI90 – Rauch und Schall bis 50 dB. Verschiedene Oberflächenmaterialien wie Holz, Kunstharz, Farbe oder Metall sorgen für die gewünschte Ästhetik und Dauerhaftigkeit.
Technische Beratung
| 041 624 90 90 |
Konstruktionsbeispiele
Rahmentüren nach Brandschutznorm VKF
Technische Grundlagen Rahmentüren
| Umfassung | Block- oder Blendrahmen, min. Breite 33 / 60 mm, Stärke 59 mm |
| Kanten- und Falzausbildung | stumpfeinschlagend oder mit Überschlag |
| Türblatt | Vollbau oder mit Glasausschnitt / Stärke 59 mm und 68 mm / min. Friesbreite 100 mm |
| Holzarten | Nadel- und Laubhölzer < 630 kg/m3 ( auch in Fichte möglich ) |
| Oberflächen | roh, grundiert, deckend gestrichen in RAL oder NCS, furniert, mit Kunstharz, CNS oder Aluminium belegt, Blechverkleidungen ( bis 2,4 m2 ) |
| Füllung | Klargläser, Strukturgläser, Isoliergläser für Wärme- oder Strahlenschutz, flächenbündig, Gläser mit Folien / Veredelungen sind möglich, Holzfüllungen glatt oder profiliert, alle Profile und Sonderformen mit bis zu 10 Ausschnitten möglich, Doppel beidseitig möglich, « schwimmend » vorgehängt, massiv oder Holzwerkstoff |
| Türbänder | Objektbänder 3-dimensional verstellbar / sichtbar oder verdeckt, Zierköpfe und Sonderausführungen möglich |
| Schloss | Einsteckschlösser nach DIN 18250, Mehrfach- und Obenverriegelungen, Ansteuerungs- und Überwachungsfunktionen, Panikfunktionen nach EN 179 und EN 1125 |
| Türschliesser | Türschliesser nach EN 1154, EN 1155 |
| Beschlag/Drücker | alle der Norm entsprechenden Garnituren möglich |
| Zubehör | Reed- oder Magnetkontakte, elektrische Türöffner, Motorzylinder, Kabeldurchführungen und Elektrodosen möglich, Lüftungsgitter, biometrische Zugangskontrolle |
| Bodenabschluss | mit oder ohne Schwelle, Bodensenkdichtungen |
| Einbau | |
| Wandanschluss /-anschlag | stumpf oder zwischen Mauerwerk mit Silikonfuge |
| Wandtypen | Mauerwerk und Leichtbauwand ( min. EI60 ) ; Einbau in Trennwand 19161 /19162 /19163 /26342 /26341 /17413 /17414 /17535 /17979 /15578 ; Wandsystem nach Lignum-Dokumentation 2015 |
| Brandschutz | EI30 | EN 1363-1, 1634-1 |
| Rauchschutz | R30 | EN 1634-3 |
| Schallschutz ( Laborwert ) | bis 50 dB Vollbau bis 40 dB verglast |
SN 520181, VST 005 |
| Einbruchschutz | RC II, III, IV | EN 1627, VST 007 |
| Klimaschutz | Klasse II | EN 1121, VST 006 |
| Dauerfunktion | C5 | EN 1191 |
| Bedienungskräfte | geprüft | EN 12046-2 |
| Beschusshemmend | FB 4 möglich, muss im Einzelfall abgeklärt werden | EN 1522 |
- Rahmenstärke
- Rahmenbreite
- Falzbreite
- Falztiefe
- Leibungstiefe Rahmen
ML = Mauerlicht
LM = Lichtmass
RAM = Rahmenaussenmass
DL = Durchgangslichtmass
( Wichtig bei Fluchtwegtüren )
Holzblockrahmen
Holzblockrahmen vorstehend
Holzblockrahmen mit Nutleiste
Holzblockrahmen mit Befestigungsleiste gefälzt
Holzblendrahmen mit Nutleisten
Holzblendrahmen
Sicherheitsnachweise
Rahmentüren von Frank sind nach Mass und VKF-Norm gefertigte Brandschutztüren EI30. Je nach Ausführung erfüllen sie zusätzliche Sicherheitsanforderungen an den Einbruchschutz, Schallschutz, Klimaschutz oder Strahlenschutz.
Rahmentüren mit Brandschutz EI60 sind als Blockrahmentür, im Maximalmass 1050 x 2200 mm, mit einer Rahmenbreite von 60 mm und einer Elementstärke von 70 mm, mit Panik-E-Schloss selbstverriegelnd, zulässig.
| Brandschutz | EI30/EI60/EI90 | Brandschutz-Zertifikat |
| Rauchschutz | R30 | Rauchschutz-Zertifikat |
| Schallschutz (Laborwert) | bis 50 dB Vollbau bis 40 dB verglast |
|
| Einbruchschutz | RC IV | Einbruchschutz-Zertifikat |
| Klimaschutz | Klasse II | |
| Dauerfunktion | C5 | Dauerfunktions-Zertifikat |
| Bedienungskräfte | geprüft | |
| Beschusshemmend | FB 4 möglich, muss im Einzelfall abgeklärt werden |
FAQ
Eine Rahmentür besteht aus einem stabilen Holzrahmen, in den eine Füllung oder Verglasung eingesetzt wird. Sie kombiniert hohe Stabilität mit gestalterischer Flexibilität und wird bei Frank individuell nach Mass gefertigt.
Blockrahmentüren werden direkt in die Wandöffnung montiert und schliessen bündig mit der Wand ab. Blendrahmentüren hingegen überdecken den Wandanschluss. Die Wahl hängt von der Wandkonstruktion und der gewünschten Optik ab.
Frank bietet Rahmentüren mit geprüften Feuerwiderstandsklassen EI30, EI60 und EI90 an. Alle Ausführungen sind VKF-zertifiziert und für den Einsatz in Schweizer Bauten zugelassen.
Ja. Je nach Ausführung erreichen Rahmentüren Schallschutzwerte bis 50 dB und Einbruchschutz bis RC IV. Zusätzlich sind Varianten mit Einbruch-, Klima- oder Strahlenschutz möglich.
Zur Auswahl stehen Nadel- und Laubhölzer wie Esche, Eiche, Fichte oder Buche. Die Oberflächen können furniert, farblackiert (RAL/NCS), gebeizt, mit Kunstharz, Metall, speziellen Schutzfolien oder wasserabweisend beschichtet werden.
Je nach Typ und Brandschutzklasse fertigt Frank Rahmentüren bis 3,8 m Höhe und 2,7 m Breite, auch in Kombination mit Seitenteilen oder Oberlichten. Sondergrössen sind auf Anfrage realisierbar.
Ja, Rahmentüren können mit Klarglas, Strukturglas, Isolier- oder Strahlenschutzglas ausgestattet werden. Auch Kombinationen aus Holz- und Glaselementen sind möglich.
Alle gängigen Normbeschläge sind möglich – von klassischen Einsteckschlössern über Mehrfachverriegelungen bis zu Panikfunktionen nach EN 179 / 1125. Auf Wunsch sind auch Motorzylinder, Zugangskontrollen oder Badge-Systeme integrierbar.
Ja, je nach Konstruktion und Ausstattung erfüllen sie die Anforderungen an Fluchtwegtüren gemäss VKF und EN-Normen, inklusive Panikschloss und geprüfter Bedienkräfte.
