Empfangsschalter EI30

Empfangsschalter der Frank Türen AG sind Brandschutz konforme Massanfertigungen aus Holz und Glas. Je nach Empfangsbüro-Nutzung und Durchreiche-Breite und -Höhe wird das Holzschiebefenster manuell, mit einem Hilfsmotor und einer Totmannsteuerung oder mit einem Automatik-Antrieb betrieben. Empfangsschalter im Fluchtweg müssen an die Brandmeldeanlage angeschlossen werden. Im Brandfall schliessen sie automatisch.

Planung nach VKF-Norm

Produktbeschrieb (PDF) Detailpläne (DXF) Detailpläne (PDF)

Planung nach VKF-Norm

Produktbeschrieb (PDF) Detailpläne (DXF) Detailpläne (PDF)

Technische Beratung

041 624 90 90

Konstruktionsbeispiele
Empfangsschalter nach VKF-Norm

Vollbau-Schiebeflügel

Typ	Ausführung	VKF-Nr.	Lichtmass max. B × H in mm	Öffnung/Schliessung
EI30	Vollbau-Schiebeflügel	27661	2100 × 1500 1500 × 2780	manuell öffnend und schliessend manuell öffnend und selbstschliessend automatisch öffnend und schliessend mit Hilfsmotor automatisch öffnend und schliessend mit Automatik-Antrieb

Rahmen-Schiebeflügel mit Glas- oder Holzfüllung

Typ	Ausführung	VKF-Nr.	Lichtmass max. B × H in mm	Öffnung/Schliessung
EI30	Rahmen-Schiebeflügel mit Glas- oder Holzfüllung	27651	2100 × 1500	manuell öffnend und schliessend manuell öffnend und selbstschliessend automatisch öffnend und schliessend mit Hilfsmotor automatisch öffnend und schliessend mit Automatik-Antrieb

Vollbau-Schiebeflügel

Typ	Ausführung	VKF-Nr.	Lichtmass max. B × H in mm	Öffnung/Schliessung
EI30	Vollbau-Schiebeflügel	30847	2100 × 1500 1500 × 2780	manuell öffnend und schliessend manuell öffnend und selbstschliessend automatisch öffnend und schliessend mit Hilfsmotor automatisch öffnend und schliessend mit Automatik-Antrieb

Rahmen-Schiebeflügel mit Glas- oder Holzfüllung

Typ	Ausführung	VKF-Nr.	Lichtmass max. B × H in mm	Öffnung/Schliessung
EI30	Rahmen-Schiebeflügel mit Glas- oder Holzfüllung	30845	2100 × 1500	manuell öffnend und schliessend manuell öffnend und selbstschliessend automatisch öffnend und schliessend mit Hilfsmotor automatisch öffnend und schliessend mit Automatik-Antrieb

Beachte
Die Schliessung ist nicht bei allen Konstruktionstypen automatisch.

Beachte
Bei Empfangsschalter mit Hilfsmotor ist kein Anschluss an Rauchmelder/Brandmeldeanlage möglich.

Technische Grundlagen Empfangsschalter (Schiebefenster-System)

Ausstattungsmöglichkeiten

Umfassung	stumpf, Einlaufpfosten, Laufschienenverkleidung
Kanten- und Falzausbildung	stumpfeinschlagend
Schiebeflügel	Vollbau- oder Rahmenkonstruktion ; Stärke 51 mm ; min. Friesbreite 60 mm
Holzarten	Laub- und Nadelhölzer > 630 kg/m³
Oberflächen	roh, grundiert, deckend gestrichen in RAL oder NCS, furniert, mit Kunstharz belegt
Füllung	Klargläser, Strukturgläser, Gläser mit Folien, Veredelungen sind möglich ; Holzfüllungen glatt oder profiliert ; alle Profile und Sonderformen möglich
Schloss	Kantenriegel oder integriert in Antrieb
Öffnung/Schliessung	Manuell, mit Seilzug, Hilfsmotor, Automatik-Antrieb DORMA, GEZE u. a. m.
Beschlag/Drücker	Griffmuscheln gemäss geprüfter Auswahl
Zubehör	Feststelleinheit für Anschluss an Brandmeldeanlage ; biometrische Zugangskontrolle

Einbau
Wandanschluss/-anschlag	vor der Wand laufend
Wandtypen	Mauerwerk und Leichtbauwand ( min. EI60, mit verstärktem Sturz )
Einsatzgebiet	Verwaltungen, Alters- und Pflegezentren, Kultur- und Sporthallen, Spitäler

Sicherheitsnormen

Brandschutz	EI30	EN 1363-1, 1634-1
Klimaschutz	3a–c	EN 1121, VST 006

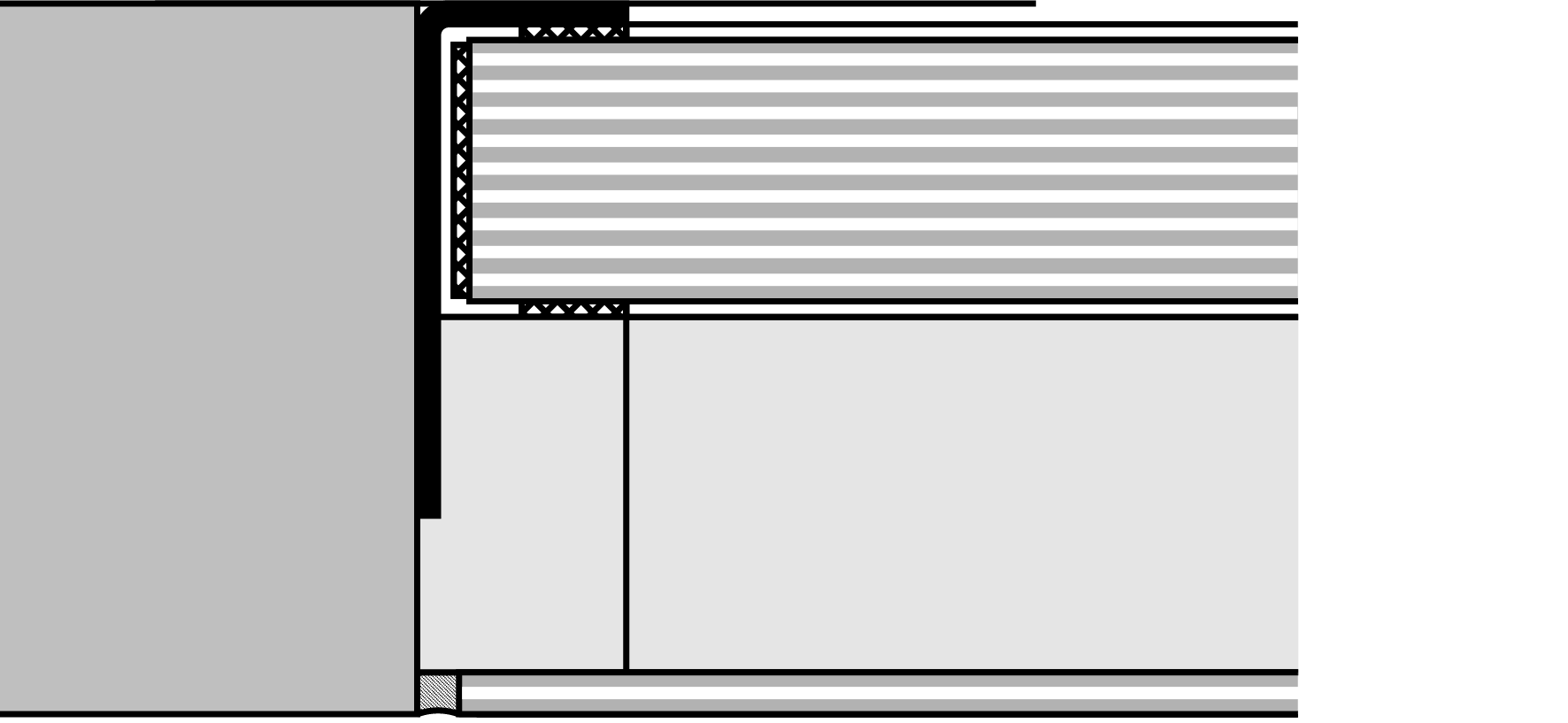

Schnittzeichnungen

Ausführungsvarianten

Schiebeflügel vor Wand laufend, mit Seilzug

Schiebeflügel vor Wand laufend, mit Hilfsmotor

Schiebeflügel vor Wand laufend mit Automatik-Antrieb (Dorma)

Schiebeflügel vor Wand laufend mit Automatik-Antrieb (Geze)

Anschlagmöglichkeiten

Boden-/Wandanschlüsse

Wandanschluss auf Öffnungsseite mit Labyrinth-Leiste ( Schiebeflügel geschlossen )

Öffnungs- und Schliessarten

Für Empfangsschalter EI30 (Schiebefenster-System) gelten nicht die gleichen Brandschutzvorgaben wie bei Schiebetüren EI30. Sie müssen nicht zwingend selbstschliessend funktionieren, da man davon ausgehen kann, dass ortskundige Personen vor Ort sind.

Folgende Öffnungs- und Schliessarten kommen beim Empfangsschalter zur Anwendung:

manuelle Handhabung
mit Seilzug, Haftmagnet und Anschluss an die Brandmeldeanlage für die manuelle Öffnung und die automatische Schliessung (Selbstschliessung) im Brandfall
mit Hilfsmotor (wie beispielsweise Helmatic) und einer Totmannsteuerung (Bedienungsvorgang nur auf permanenten Knopfdruck, beim Loslassen stoppt der Vorgang sofort), welche nicht an die Brandmeldeanlage oder Rauchmelder angeschlossen werden kann
mit Automatik-Antrieb, welcher an die Brandmeldeanlage oder Rauchmelder angeschlossen wird. Der Öffnungs-/Schliessimpuls erfolgt über einen Radar oder Taster. Je nach Elementgrösse kommt ein «Low Energy» oder ein «Full Energy»-Antrieb mit Sicherheitssensorleiste

Oberflächenveredelungen

Furnier
Holz ist ein Naturprodukt das immer einmalig ist. Durch die Art des Furnierschnittes ergibt sich das Furnierbild. Farbe und Maserung sind abhängig von den jeweiligen Holzarten und Wuchsgebieten. Daher gibt es Unterschiede von Stamm zu Stamm. Auch Unregelmässigkeiten innerhalb eines Einzelstammes können vorkommen. In der Regel werden bei Frank Türen gemesserte Furnierblätter gestürzt oder gespiegelt verarbeitet.

Klar lackierte Oberflächen
Furnierte Oberflächen werden mit einem Zweikompo-nenten-Klarlack, meist stumpfmatt, behandelt. Dieser Lack zeichnet sich durch hohe mechanische und chemische Widerstandsfähigkeit, gute Füllkraft und schöne Porenzeichnung aus. Die Lackierarbeiten erfolgen üblicherweise im Spritzverfahren im hauseigenen Spritzwerk.

Gebeizte Oberflächen
Furnierte Türen und Holzrahmen werden im gewünschten Farbton, nach abgesegnetem Referenzmuster, gebeizt.

Farblackierte Oberflächen
Grundlage für die Farbauswahl bilden die gängigen Farbkarten nach RAL oder NCS. Für eine bauseitige Endbehandlung wird die Oberfläche des Türelementes grundiert geliefert.

HPL-Schichtstoff/Kunstharz
Zur Auswahl stehen Uni-Farbdekore oder fototechnisch hergestellte Holzreproduktionen gemäss den aktuellen Kollektionskarten der Hersteller.

Beachte
Folgende Oberflächenveredelungen sind beim Empfangsschalter nicht möglich:
– Metallverkleidung
– Glasdoppel
– Zierfräsungen

Glaseinbauten

Beim Empfangsschalter laufen die Schiebeflügel entweder vor einer Wand oder in einer Tasche. Bei nicht perfekt ebenflächigen Wand-/Glaskonstruktionen können Scherkanten entstehen. Unebenheiten werden bei manuell betriebenen Empfangsschaltern akzeptiert. Automatisch angetriebene Schiebeflügel erlauben dies jedoch nicht.
