Portes coupe-feu

En Suisse, seules sont reconnues les portes coupe-feu certifiées et homologuées par l’Association des établissements cantonaux d’assurance incendie (AEAI). En d'autres termes, un élément doit résister au feu pendant une durée déterminée lors d’un essai de protection incendie. Frank Türen AG est spécialisée dans la fabrication sur mesure des portes et portes à pivot dont la protection incendie est attestée.

Exemples pour la porte coupe-feu EI30, EI60, EI90

Porte avec cadre EI60 avec vitrage latéral. EI 60
Porte avec cadre EI60 avec vitrage latéral.
Porte coupe-feu EI30 en verre. EI 30
Porte coupe-feu EI30 en verre.
Portillons coulissants pour réception d’entreprise. EI 30
Portillons coulissants pour réception d’entreprise.

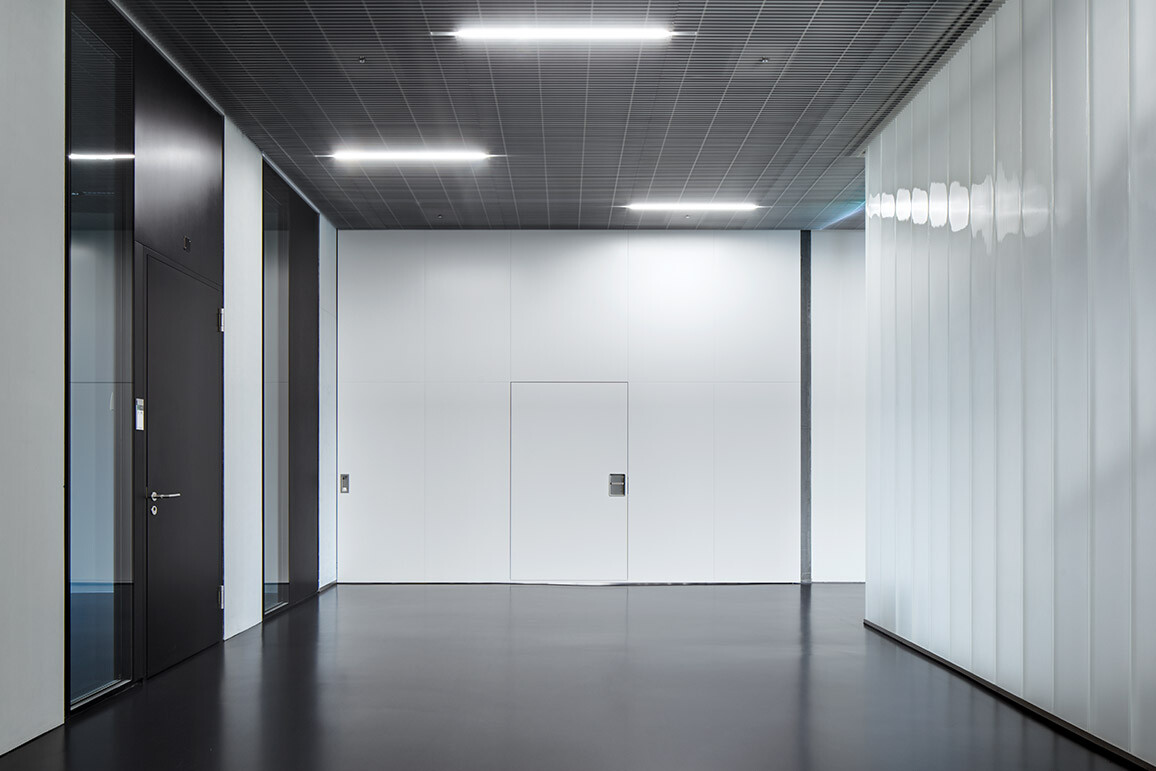

Porte coulissante EI30 dans le mur de très grande dimension à hauteur d’étage, avec porte de fuite intégrée – porte contrôlée protection incendie. EI30
Porte coulissante EI30 dans le mur de très grande dimension à hauteur d’étage, avec porte de fuite intégrée – porte contrôlée protection incendie.
Porte avec huisserie à un vantail, vitrage fixe, à fleur de mur et affichant une résistance auf feu jusqu’à 30 min. EI 30
Porte avec huisserie à un vantail, vitrage fixe, à fleur de mur et affichant une résistance auf feu jusqu’à 30 min.

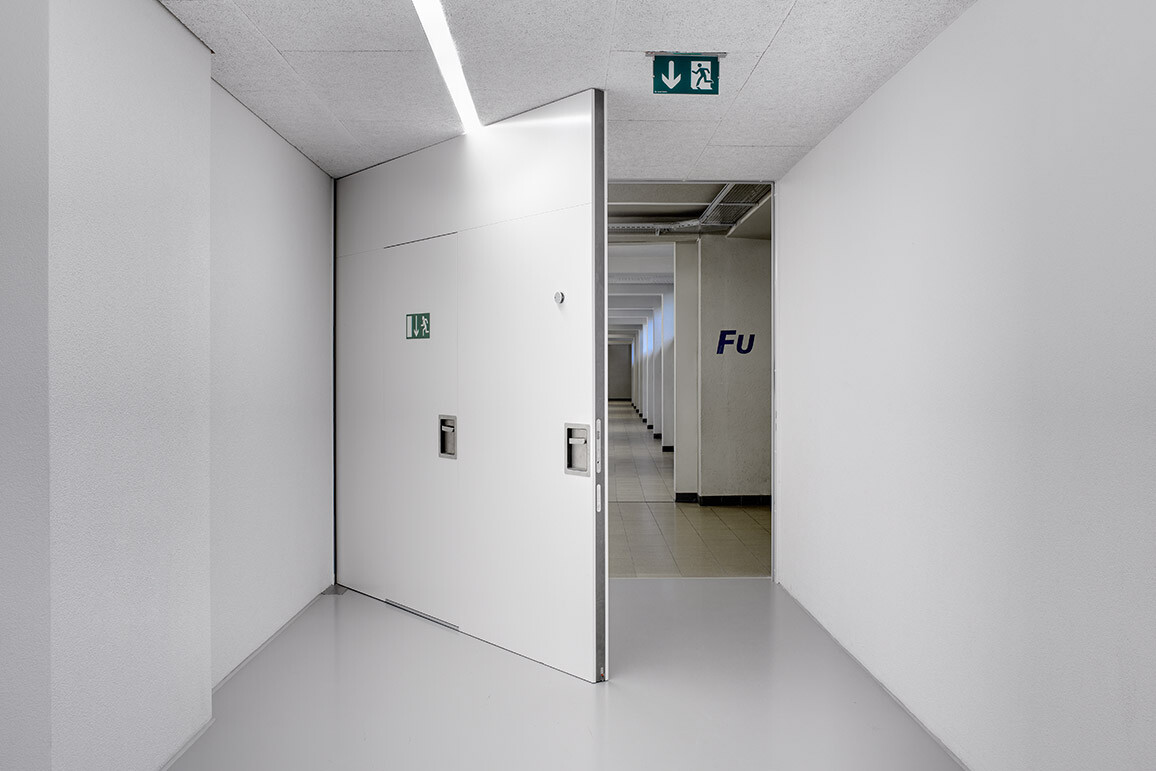

Porte coupe-feu à pivot sans cadre EI30, avec porte de fuit intégrée. EI30
Porte coupe-feu à pivot sans cadre EI30, avec porte de fuit intégrée.
Porte coup-feu EI90 en bois. EI 90
Porte coup-feu EI90 en bois.
Porte avec cadre et à deux vantaux, rotation inverse, avec vitrage latéral EI30. EI 30
Porte avec cadre et à deux vantaux, rotation inverse, avec vitrage latéral EI30.

Certifications de protection incendie

Composants de protection incendie des portes et portes à pivot à contrôler:

Remarques

  • Tous les composants doivent être contrôlés et homologués.
  • Les composants ne peuvent pas être échangés librement.
  • La combinaison d'éléments homologués doit également faire l'objet d'un contrôle.
  • Les dimensions contrôlées et admises ne doivent pas être dépassées.

Plans et principes techniques pour les portes coupe-feu en bois

Conseil technique

Si vous êtes intéressé par portes coupe-feu, veuillez nous envoyer une demande écrite avec les détails du système de porte/produit souhaité, l’adresse de la propriété et les documents de planification existants. N’oubliez pas d’inclure votre numéro de téléphone. Un conseiller technique vous contactera par téléphone dans les 24 heures.

Veuillez noter
Nos systèmes de portes et de murs en bois spécifiques à la sécurité sont certifiés pour les bâtiments en Suisse. De plus, nous planifions et produisons tout sur mesure et n’avons donc pas de portes préfabriquées en stock.

Martial Grognuz, Responsable commercial

Martial Grognuz
Responsable commercial
m.grognuz@frank-tueren.ch

Stéphane Saegesser, Conseil technique

Stéphane Saegesser
Conseil technique
s.saegesser@frank-tueren.ch

Tests de protection incendie des portes et portes à pivot

Exemple d’essai de protection contre l’incendie d’une porte coupe-feu à pivot.


Les portes de protection incendie testées doivent être munies d'une identification permanente. Ce marquage doit présenter le numéro d'homologation de protection incendie, le titulaire de cette homologation et la classification de protection incendie (nationale ou européenne).

Portes coupe-feu

Désignations techniques relatives aux portes

cb Combustible
icb Incombustible
I-I Indice d’incendie
RPI Registre suisse de la protection incendie RPIonline
HPI Numéro d’homologation de protection incendie Recherche de produits et entreprises
EN Norme européenne SIA
TA Renseignement technique EMPA
F Parties de construction porteuses et formant des compartiments 30cb, 30, 60, 90, 120, 160, 240
T Éléments mobiles: portes et portes à pivot 30, 60, 90
R Fermetures étanches à la fumée et aux flammes 30, 60
K Clapets coupe-feu 30, 60, 90
S Obturations coupe-feu 30, 60, 90
A Portes de cages d’ascenseur 30, 60
Normes EN 13501-2, 13501-3, 1363-1, 1363-2, 1634-1, 1634-3
R Capacité portante Partie portante, sans perte de stabilité dans des conditions d’incendie bien définies
E Partie formant compartiment Étanchéité à la fumée et aux flammes
I Isolation thermique Partie isolante à conductibilité thermique limitée
W Rayonnement
M Action mécanique
Partie de construction EN VKF
Porteuse, formant compartiment REI F
Non porteuse, formant compartiment EI F, S, K
Formant compartiment, mobile EI T
Étanchéité à la fumée et aux flammes E S

Normes de protection incendie des portes et portes à pivot

La norme SIA 343 s’applique à l’étude, à la fabrication, à la pose ainsi qu’à l’équipement des portes, que celles-ci soient montées sur place ou préfabriquées, à entraînement manuel et/ou motorisé, donnant le passage aux piétons ou aux véhicules, placées à l’intérieur ou à l’extérieur des bâtiments. Elle s’applique aux portes extérieures, aux portes de séparation, aux portes intérieures ainsi qu’aux portes à pivot répondant ou non à des exigences spécifiques.

Les types de portes suivants ne font pas soumis à la norme SIA 343 et nécessitent, de la part du planificateur en protection incendie, des clarifications spécifiques:

  • Portes en verre sans cadre
  • Portes-fenêtres (SIA 331)
  • Parois pliantes et parois coulissantes vitrées
  • Portes d’ascenseur
  • Portes et fenêtres levantes (SIA 331)
  • Portes d'installations de machines
  • Constructions spéciales en rapport avec les monuments classés historiques – voir la section consacrées aux portes historiques

La résistance contre la pénétration de la fumée est usuellement une fonction complémentaire dont les portes peuvent être pourvues. On opère alors une distinction entre la fumée froide à température ambiante et la fumée chaude (jusqu’à 200 °C).

Pour en savoir plus sur les portes anti-fumée
