Vitrages coupe-feu EI30, EI60, EI90

Frank Türen AG conçoit et produit des «vitrages intérieurs en bois» conformes aux classes de résistance au feu EI30, EI60 et EI90. Les vitrages coupe-feu, avec ou sans cadre en bois, sont employés partout où des cloisons vitrées doivent satisfaire à la fois à des critères stricts en termes d'esthétique, d'isolation phonique et de normes de protection incendie, comme c’est le cas dans les hôtels, les bâtiments publics ou les parkings. Lorsque le concept de couleurs et de matériaux l’exige, nos artisans expérimentés fabriquent également des cloisons affleurantes sans bois, sans montant ou comme parois entièrement vitrées.

Conseil technique
 079 624 02 40

Exemples de constructions
Vitrages coupe-feu conformes à la norme de l’AEAI

Cloison coupe-feu, vitrée, courbe

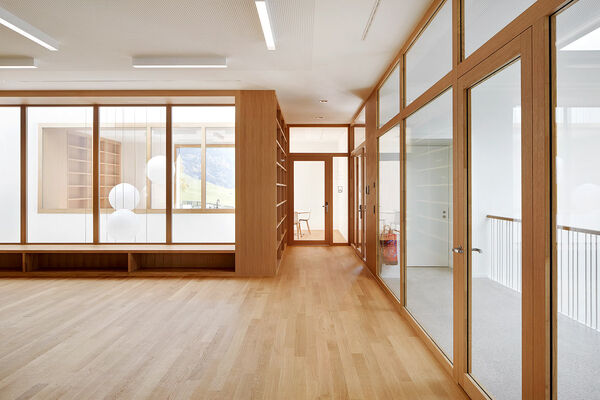

Vitrage coupe-feu avec châssis en bois

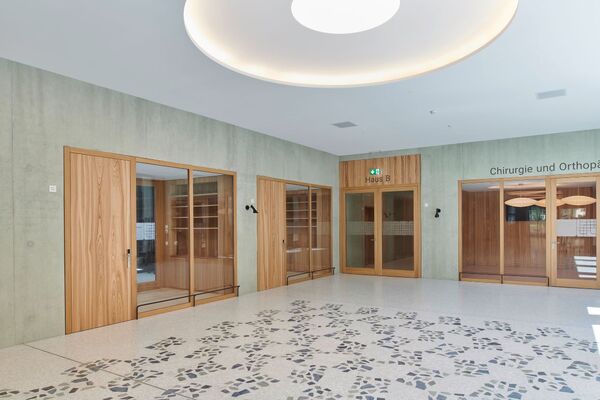

Vitrage coupe-feu avec châssis en bois

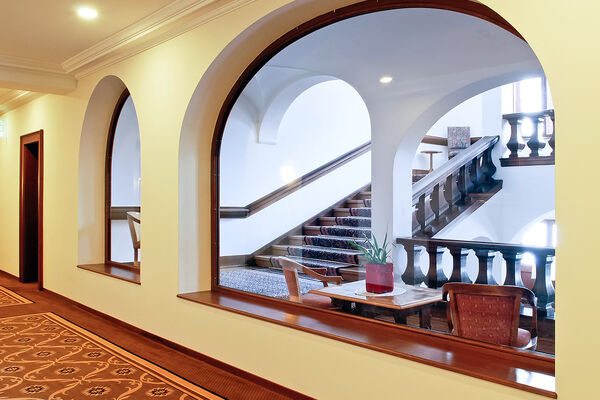

Vitrage coupe-feu avec châssis en bois

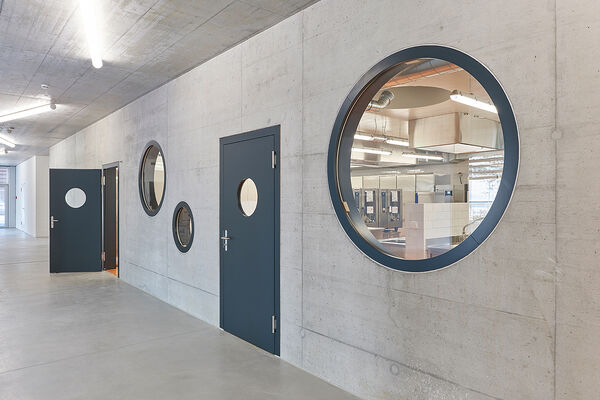

Vitrage coupe-feu avec joint de silicone

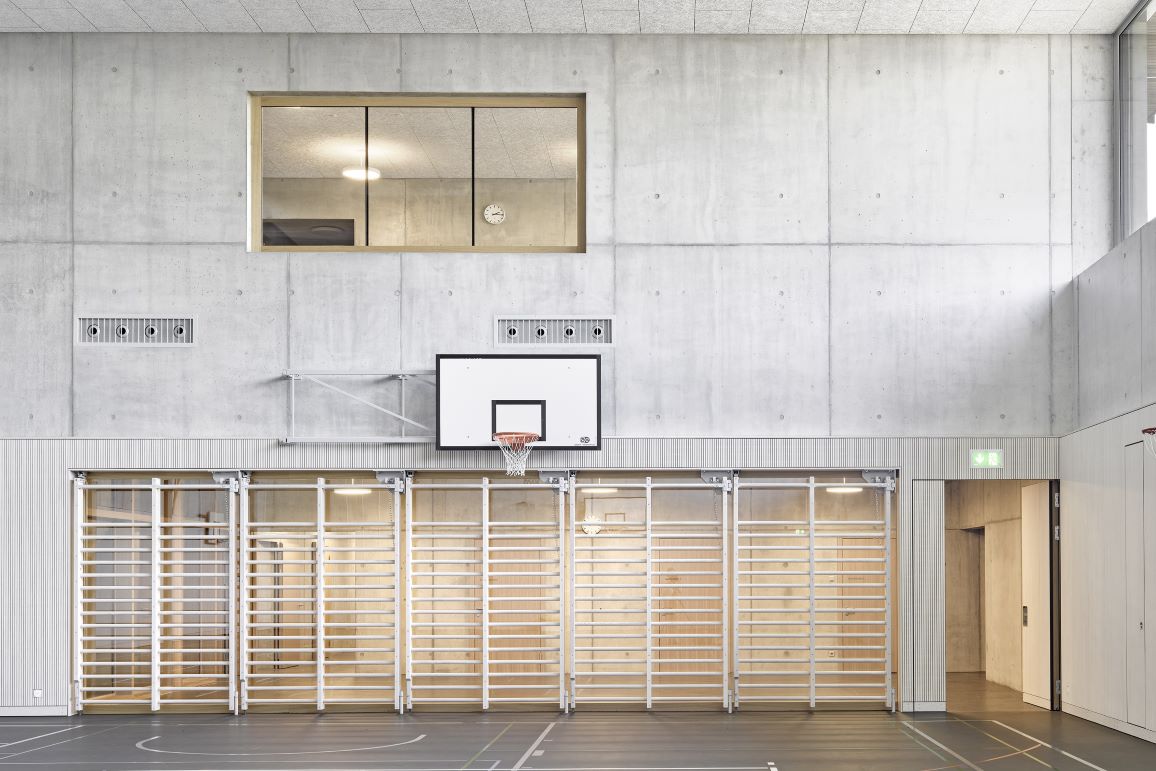

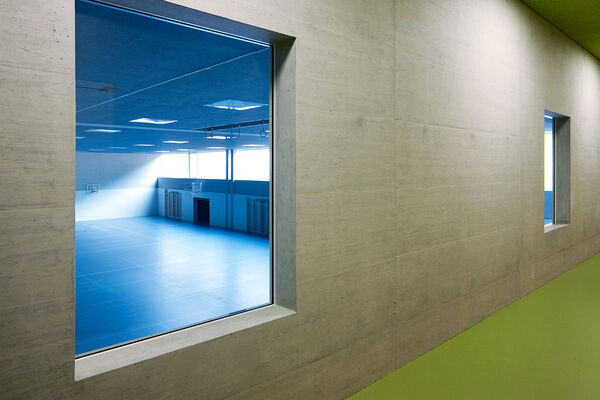

Vitrage coupe-feu, plan, à fleur de surface
Vitrage coupe-feu, avec parement aluminium pour une utilisation extérieure

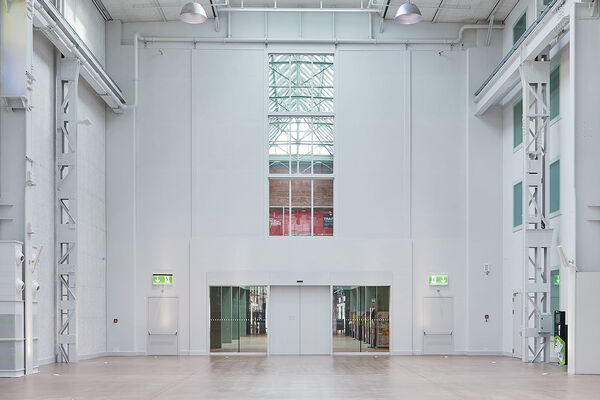

Cloison coupe-feu

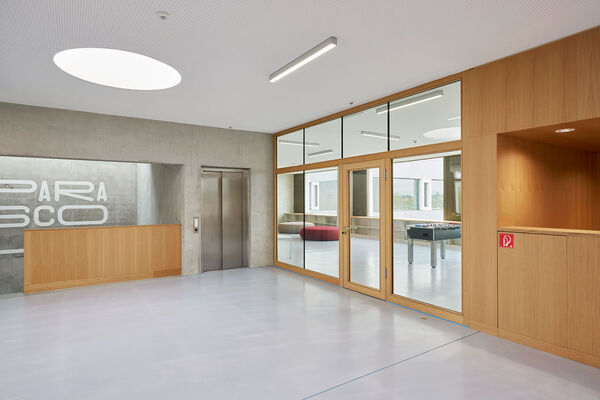

Montage de porte pour vitrage coupe-feu/cloison coupe-feu, 1 vantail
Montage de porte pour vitrage coupe-feu/cloison coupe-feu, 2 vantail

Principes techniques vitrages coupe-feu

Encadrement Cadre bloc ou châssis dormant ( construction montant-traverse ), largeur min. 60 mm × épaisseur 68 mm
Configuration des chants et feuillures Baguette en verre à fleur de surface/ verre à fleur de surface 4 côtés avec joint de silicone
Types de bois Bois feuillus < 630 kg/m3
Surfaces Verres clairs, verres structurés, verres isolants assurant une protection contre la chaleur et les rayonnements, à fleur de surface, verres feuilletés / ennoblissement possible, panneau en bois lisse ou profilé, tous les profilés et formes spéciales possibles
Accessoires Passe-câbles, prises électriques et conduites d’alimentation possibles ( vaut pour les cloisons et vitrages coupe-feu EI30 )

Montage
Raccord/butée mural(e) À fleur sur ou entre maçonnerie avec joint de silicone
Types de murs Maçonnerie et cloison légère ( au moins EI60 )
Protection incendie EI30, EI60, EI90 EN 1363-1, 1634-1
Protection contre la fumée R30, après clarification EN 1634-3
Protection contre le bruit (valeur de laboratoire) Valeur indicative 42 – 47 dB SN 520181, VST 005
Protection contre l’effraction RC II, III EN 1627, VST 007
Pare-balles Jusqu’à FB4 EN 1522

Vitrage coupe-feu

  1. Hauteur de l’élément
  2. Largeur de l’élément
  3. Hauteur max. du verre
  4. Largeur max. du verre
  5. Surface en verre max.
  6. Inclinaison max. (cf. texte ci-dessous!)

Remarque
Ceci vaut pour la taille des vitres : la longueur maximale du bord du verre et la surface maximale du verre ainsi que sa largeur maximale ne doivent pas être dépassés deux fois. Un exemple de calcul : pour une surface en verre de 4,5 m2, avec une longueur de bord de 3 m et une largeur de bord de 1,5 m, la taille de la vitre doit être de 3 × 1,5 m ou 1,5 × 1,5 m au maximum. Même avec une vitre d’une taille de 1,55 × 1,55 m l’autorisation correspondante ne serait pas valide.

Observer «Inclinaison max.»
Les vitrages coupe-feu doivent avoir une inclinaison maximale de 10 degrés pour les numéros d’immatriculation AEAI suivants : 17413, 19161, 19162, 20364, 20366, 21800, 21815, 26370.

Cloisons coupe-feu

  1. Hauteur de cloison
  2. Largeur de cloison
  3. Longueur max. de l’élément
  4. Largeur max. de l’élément
  5. Traversées ( réalisées sur place dans une cloison étanche souple max. 1,45 m2)

Remarque
Dans le cas des cloisons coupe-feu, la taille maximale des éléments est limitée par le fait que le matériau de plaque utilisé ne puisse pas être fabriqué plus grand que fixé. Les traversées réalisées sur place dans une cloison étanche souple ne sont testées que pour la version EI60 RF1, n° AEAI 19163.

Baguette en verre sur un côté

Baguette en verre sur les deux côtés

Tous les «vitrages intérieurs en bois» avec attestation-coupe-feu EI30 peuvent être réalisées en construction sèche. Les vitrages coupe-feu EI60 et EI90utilisés à l’extérieur doivent être scellés sur les deux côté avec de la silicone. Pour les vitrages-coupe-feu EI90 avec châssis en bois le cadre doit avoir une épaisseur minimale de 100 mm.


Vitrage coupe-feu EI30 avec joint de silicone, sans bordure émaillée


Vitrage coupe-feu EI30 avec joint de silicone, avec bordure émaillée


Vitrage coupe-feu EI30 et EI60 à fleur de surface, plan, avec bordure émaillée. Monté dans un cadre en bois ou intégré directement dans la maçonnerie.


Vitrage coupe-feu EI30 avec parement aluminium pour une utilisation extérieure

Vitrage coupe-feu EI30 utilisation intérieure

Vitrage coupe-feu EI30 utilisation extérieure

Vitrage coupe-feu EI60 utilisation intérieure

Cloison coupe-feu EI60 RF1

Cloison coupe-feu EI60 RF1 avec solution de couvercle

Vissé directement entre parois

Entre parois avec baguette rainurée ( max. 2 côtés possibles )

Entre parois avec couvre-joint

Sur paroi avec baguettes rainurées

Vissé directement sur la paroi

Attestations de sécurité

Les cloisons coupe-feu de Frank sont fabriquées sur mesure et conformes à la norme de l’AEAI. Selon leur exécution, elles permettent également de satisfaire à des exigences complémentaires concernant la protection anti-effraction.

Protection anti-feu EI30/EI60/EI90 Attestation de protection incendie
Protection contre la fumée R30
Isolation phonique (valeur de laboratoire) RW 44 dB
Protection contre l’effraction RC III Protection contre l’effraction
Effet pare-balles Jusqu’à FB 4
