Rideaux coupe-feu EI30, EI60

Les rideaux coupe-feu en tissu de Frank sont des rideaux étanches au feu et aux fumées de la marque FIRESCREEN®, fabriqués sur mesure. Le système de rideau roulant flexible testé par l’AEAI, est disponible en différentes dimensions, la dimension maximale étant 5 × 4 m. Les rideaux coupe-feu robustes et isolants garantissent un compartiment coupe-­feu sécurisé. Le système de détection d’incendie commande les rideaux coupe-feu. En cas de coupure de courant, les rideaux se ferment sous l’effet de leur propre poids.

Conseil technique
 079 624 02 40

Film produit sur les rideaux coupe-feu

Exemple de construction
Rideau coupe-feu conforme à la norme de l’AEAI

Rideau coupe-feu «FIRESCREEN®» à fermeture automatique, moteur intégrée
Rideau coupe-feu «FIRESCREEN®» à fermeture automatique, moteur externe
Rideau coupe-feu «FIRESCREEN®» à fermeture automatique, moteur externe

Principes techniques rideau coupe-feu

Rideau Revêtement textile multicouche isolant, épaisseur 13 mm, en tissu spécial pour un enroulement à faible usure, avec cames de guidage montées sur les côtés
Surfaces Pièces métalliques galvanisées standard, traitement de surface ( RAL, NCS ) optionnel
Système d’entraînement Rideau à fermeture automatique par gravité avec baguette de finition en bas. Enroulement par moteur 230 V Moteur tubulaire intégré dans le boîtier de plafond. Rails de guidage latéraux à retenue intégrée. Commande par dispositif d’arrêt 24 V CA/CC. Organes de comande et de commutation situés à proximité du portail.
Raccordement Au système de détection d’incendie sur site ( SDI )
Accessoires Interrupteur manuel ou à clé pour le déclenchement manuel du dispositif de blocage, raccordement à la centrale de détection de fumée ( CDF) du site, contrôle d’accès biométrique

Montage
Raccord/butée mural(e) Rail de guidage latéral en tôle d’acier 2 mm fixation sur paroi
Raccordement au plafond Boîtier de plafond avec moteur tubulaire intégré, raccordement à gauche ou à droite. Dimensions selon la taille de passage des éléments.
Types de murs Maçonnerie et cloison légère avec structure porteuse ( EI60 /RF1 minimum )
Rideaux coupe-feu

Moteur
Le rideau est entraîné par un moteur tubulaire intégré.

Rideaux coupe-feu

Commande
La commande est livrée départ usine avec une prise 230 V et un câble. Elle doit être raccordée à un système de ­détection d’incendie. La distance maximale entre le moteur intégré et la commande ne doit pas dépasser 2 m.

Rideaux coupe-feu

Unité d’affichage externe
Une unité d’affichage externe est utilisée en option lorsque la commande ne doit pas être montée directement sur le rideau.

Rideaux coupe-feu

Interrupteur de service
Des interrupteurs standardisés UP1 ou AP1, tels que les interrupteurs Feller Ediziodue par exemple, sont utilisés comme interrupteur de service ( interrupteur de sélection, interrupteur rotatif, interrupteur à clé ). Ce dernier peut être organisé par le client ou fourni.

Afin de poser un rideau entre deux murs ou dans une cloison légère, Frank Türen AG a développé et certifié sa propre structure porteuse, qui répond à l’exigence de protection incendie EI60 RF1 et au poids parfois très élevé du rideau.

Rideaux coupe-feu avec structure porteuse

Remarque

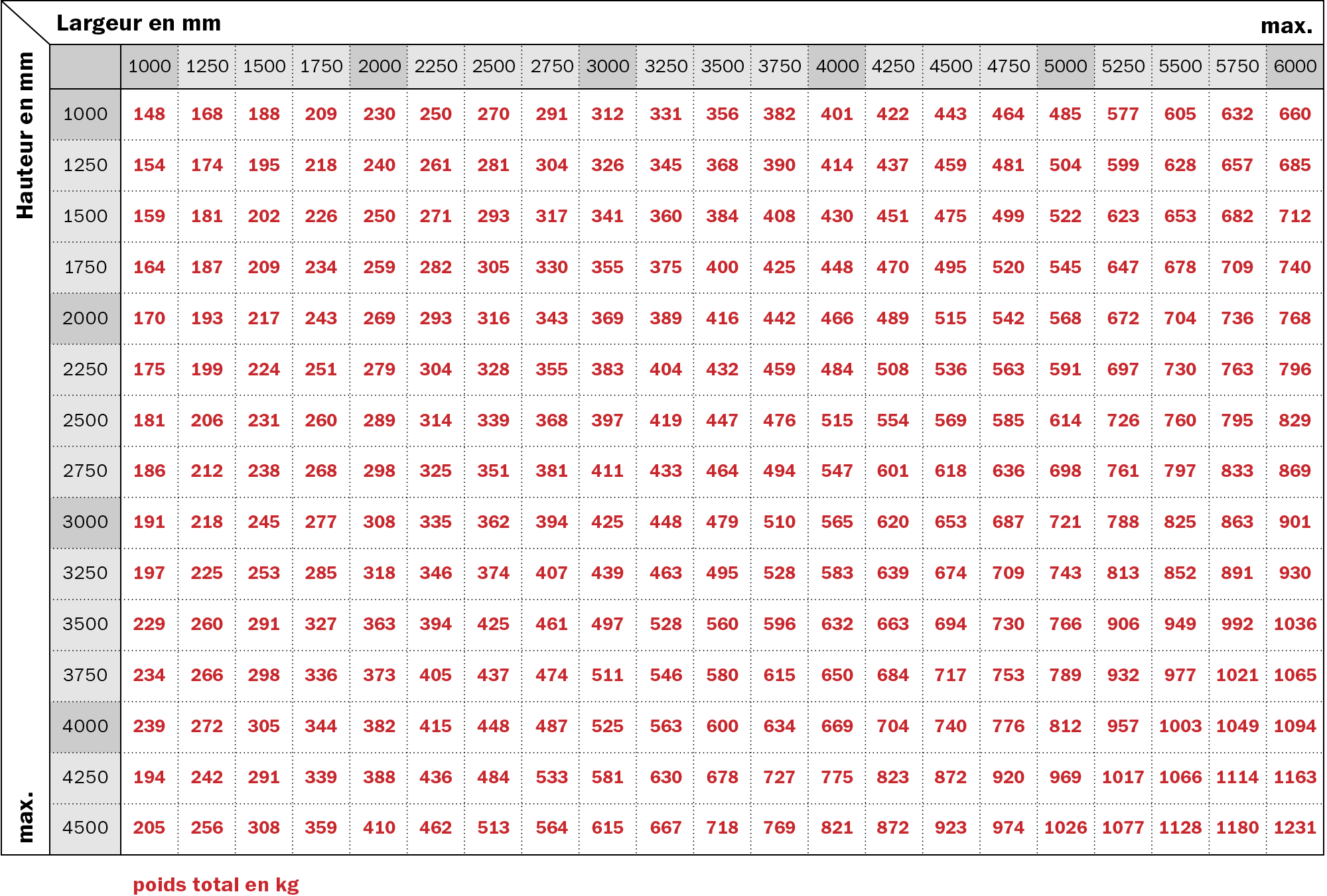

Cette structure porteuse est conçue pour un poids maximal de 900 kg

Coupe dans boîtier

Coupe dans rail de guidage latéral

Coupe dans boîtier

Coupe dans rail de guidage latéral

Coupe dans boîtier

Coupe dans rail de guidage latéral

Rideaux coupe-feu

  • Indicateur de tension du secteur

    Indique la présence de tension de secteur.
    En fonctionnement normal, la LED verte s’allume.

  • Indicateur de tension de la batterie

    Indique l’état de la tension de la batterie.
    En fonctionnement normal, la LED verte s’allume.

  • Indicateur d’alarme incendie

    S’allume lorsque l’alarme incendie est active.
    En fonctionnement normal, cette LED est éteinte.

  • Indicateur de maintenance

    Clignote lorsque la maintenance annuelle doit être faite.
    En fonctionnement normal, cette LED est éteinte.

Attestations de sécurité

Les rideaux coupe-feu de Frank sont fabriqués sur mesure et conformes à la norme de l’AEAI.

Protection anti-feu EI30/EI60 Attestation de protection incendie
Protection contre la fumée R30 optional
