Colonnes montantes et faces pour installations életriques EI30 RF1, EI60 RF1

Pour une fermeture optimale d’un point de vue esthétique et fonctionnel des éléments techniques du bâtiment traversant les étages, Frank propose des faces résistantes au feu en exécution à un ou plusieurs vantaux. Avec leurs panneaux pare-feu incombustibles, les colonnes montantes/faces pour installations électriques EI30 RF1 ou EI60 RF1 assurent la sécurité de l’alimentation et de la distribution des conduites électriques et conduites de ventilation. Selon le style architectural, les faces pour installations électriques icb de Frank sont livrées avec ou sans traitement de surface spécifique et montées de manière irréprochable.

Planification selon la norme de l’AEAI
Conseil technique
 079 624 02 40

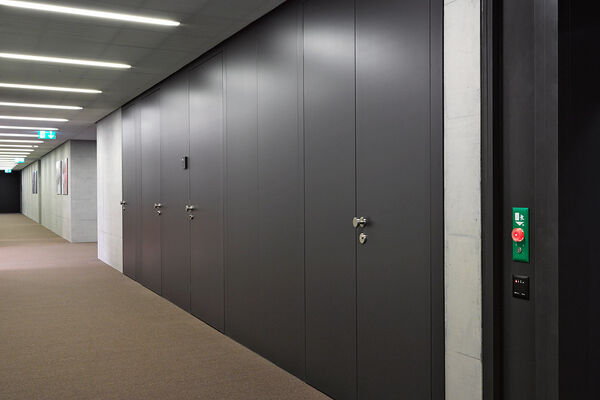

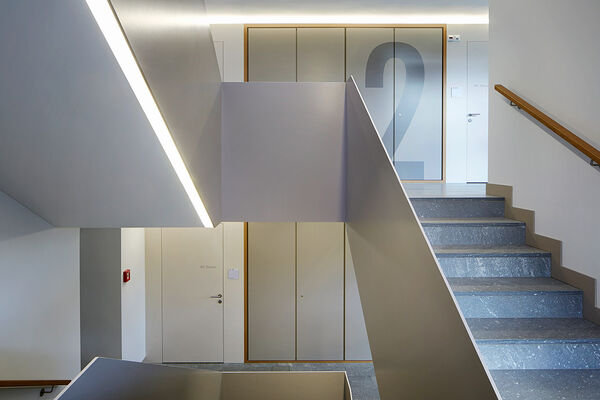

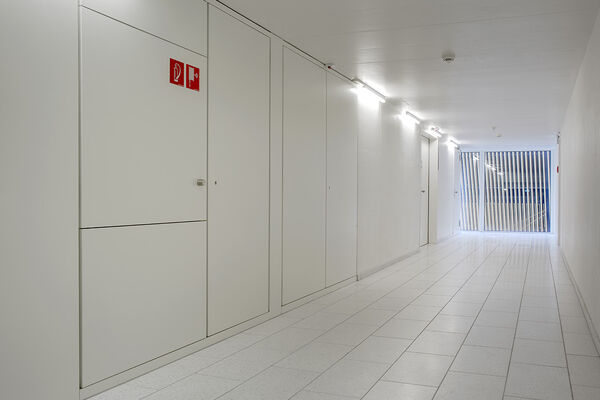

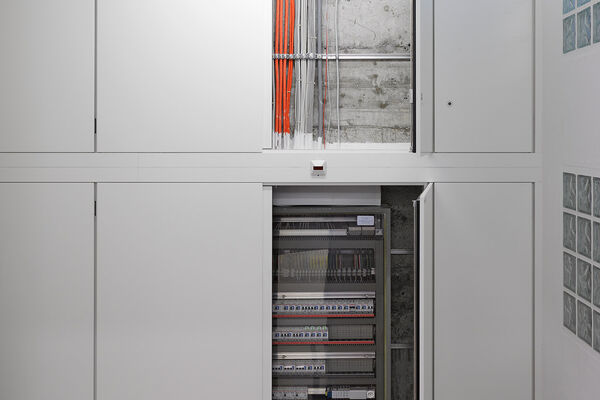

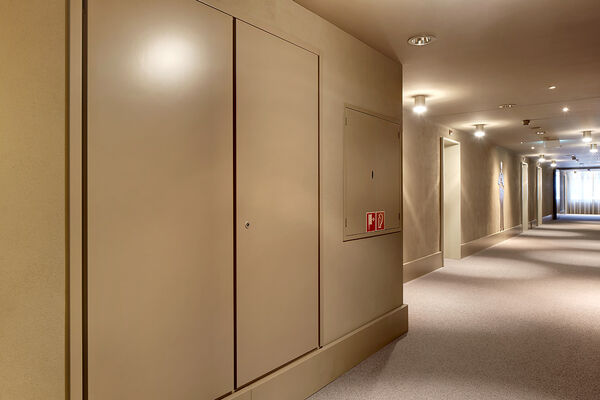

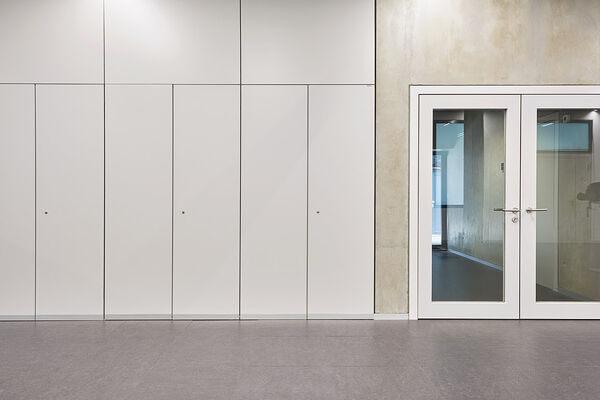

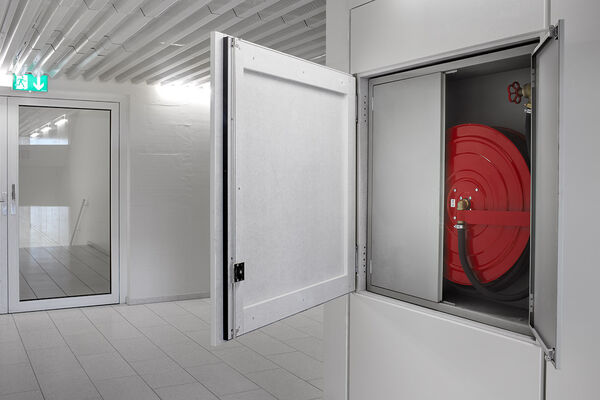

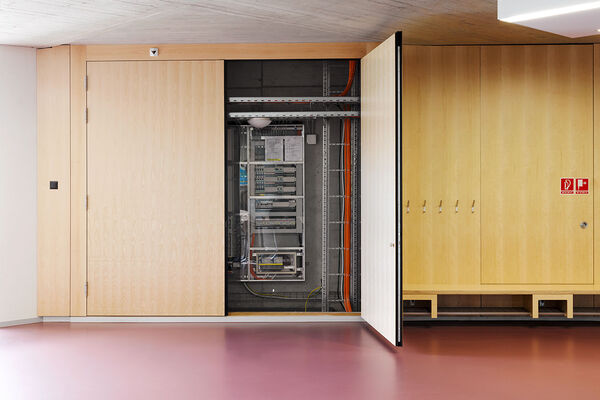

<p><strong>Installations électriques EI30 RF1</strong><br />Façe technique à hauteur d’étage pour tableaux électrique, panneaux de porte plaqués, grandeur hors-norme.</p> <p><strong>Faces de colonnes montantes EI30 RF1</strong><br />Porte de service intégrée pour tuyau incendie intégrée dans la face de l’armoire.</p> <p><strong>Faces de colonnes montantes EI30 RF1</strong><br />Face de gaines techniques EI30 à un et plusieurs vantaux, optique de la surface par un placage stratifié mat.</p> <p><strong>Installations électriques EI30 RF1</strong><br />Face technique EI30 icb 2 vantaux avec attique fixe.</p> <p><strong>Installations électriques EI30 RF1</strong><br />Face technique EI30 icb à plusieurs vantaux dans un corridor, laqué blanc.</p> <p><strong>Installations électriques EI30 RF1</strong><br />Face de colonne montante dans un couloir d’hôtel giclée en couleur.</p> <p><strong>Installations électriques EI30 RF1</strong><br />Face d’armoire technique EI30 icb, revêtement en stratifié, posée dans différents étages avec marquage numérique.</p> <p><strong>Installations électriques EI30 RF1</strong><br />Façes techniques / tableau électrique non combustibles EI30 à plusieurs vantaux.</p>

Exemples de constructions
Colonnes montantes/faces pour installations électriques conformes à la norme de protection incendie de l'AEAI

Faces pour installations / armoire électrique à un vantail
Faces pour installations / armoire électrique à deux vantaux
Faces pour installations / armoire électrique à plusieurs vantaux
Faces pour installations / armoire électrique à un vantail
Faces pour installations / armoire électrique à deux vantaux
Faces pour installations / armoire électrique à plusieurs vantaux

Principes techniques zones ascendantes et fronts életriques

Encadrement À fleur avec cache en bas, sur le côté et en haut
Configuration des chants et feuillures À fleur
Panneau de porte Construction massive/épaisseur 40 mm
Support Panneaux coupe-feu incombustibles (plaques de plâtre/fibre de cellulose, liées au ciment)
Surfaces Non traitées, apprêtées, entièrement peintes en RAL ou NCS, contreplaquées, revêtement en résine synthétique
Paumelles de portes Paumelles tridimensionnelles ajustables
Serrure Serrure espagnolette ou verrouillage multipoints
Ferrure/poignée Rosaces carrées ou toutes garnitures conformes aux normes possibles
Accessoires Interrupteurs à lames souples ou contacts magnétiques, contrôle d’accès biométrique

Montage
Raccord/butée mural(e) Entre maçonnerie avec joint de silicone
Types de murs Maçonnerie et cloison légère (min. EI60) d’après n° AEAI 19161, 19162, 19163, 20364, 21800, 21815 ou 25127

Remarque
Étant donné que les fronts pour installations/armoires électriques sont utilisés exclusivement dans les issues de secours, ils doivent être fabriqués en matériaux incombustibles. Ces matériaux sont classés au moyen de tests normalisés ou d’autres procédures reconnues par l’AEAI et répartis dans les groupes suivants en fonction de leur réaction au feu:

Groupes réaction au feu RF (réaction au feu)
RF1: pas de contribution au feu
RF2: faible contribution au feu
RF3: contribution admissible au feu
RF4: contribution inadmissible au feu

Les revêtement de colonnes montantes de Frank sont fabriqués industriellement dans les bâtiments de production à à Buochs NW, Suisse et principalement en matériaux de catégorie RF1. Nos fronts pour installations/armoires électriques avec une épaisseur standardde 110 mm offrent une protection attestée contre l’incendie et répondent aux normes suisses et européennes en matière de construction et de sécurité.

Frank Türen AG travaille selon le principe: Réalisé confor­mément aux essais. Cela signifie que les portes sont testées en tant qu’élément complet, incluant le panneau de porte, le cadre et les ferrures, quant à leur protection incendie et sont livrées en conséquence comme éléments prêts au montage. Vous trouverez plus d’informations sur les différentes possibilités d’équipement dans les pages qui suivent.

Vitrage
Les découpes vitrées dans des faces pour installations/armoires électriques sont possibles avec le numéro d’immatriculation AEAI 23094, dans la mesure où la longueur maximale du bord du verre de 2120 mm et la surface en verre maximale de 0,89 m2 ne sont pas dépassées.

Pénétration
Les conduites d’alimentation sont généralement réalisées en haut au niveau du plafond avec cache de 68 mm ou sur les cloisons latérales EI60 RF1. Pour les traversées réalisées sur place dans une cloison étanche souple de Belfor (n° AEAI 20370, 20371, 20372, 20373) une découpe d’une taille maximale
de 1200 × 600 mm est autorisée.

Protection incendie EI30 RF1 (icb)
Protection contre la fumée R30 EN 1634-3
Protection contre le bruit (valeur de laboratoire) Valeur indicative 40 dB EN 10140-2, EN 717-1
Protection climatique Classe II EN 1121, VST 006
Efforts de manœuvre Contrôlé EN 12046-2

Lors de la planification, veuillez prendre en compte que les faces pour installations/armoires électriques sont entourés chacun par des éléments fixes sur poteaux. Les instruments de réglage et contrôle comme les compteurs ainsi que les éléments de construction qui doivent être démontables, devraient être placés directement dans ou à proximité des ouvertures/vantaux
de l’armoire.

Remarque
Les distances minimales entre les différents compteurs/armoires électriques dépendent du fabricant.

Plan détaillé Faces pourinstallations/armoires d’après le n° AEAI 26363

Plan détaillé Faces pourinstallations/armoires d’après le n° AEAI 23098 (vaut également pour le n° 23094)

Sans élément de compensation latéral, n° AEAI 26363

Avec élément de compensation latéral, n° AEAI 26363

Sans élément de compensation latéral, n° AEAI 23098 (vaut également pour le n° 23094)

Avec élément de compensation latéral, n° AEAI 23098 (vaut également pour le n° 23094)

Assemblage linéaire, n° AEAI 26363

Assemblage coudé, n° AEAI 26363

Assemblage linéaire, n° AEAI 23098 (vaut également pour le n° 23094)

Assemblage coudé, n° AEAI 23098 (vaut également pour le n° 23094)

Changement de direction dans la cache 68 mm, vaut également pour tous les n° AEAI

Avec socle

Sans socle, avec sol

Sans socle et sol

Attestations de sécurité

Les colonnes montantes/faces pour installations électriques de Frank sont fabriquées sur mesure et conformes à la norme de protection incendie de l'AEAI.

Protection incendie EI30/EI60 RF1 Attestation de protection incendie
Protection contre la fumée R30 Certificat de protection contre la fumée
Protection contre le bruit (valeur de laboratoire) RW 40 dB Certificat d'isolation acoustique
Protection contre l’effraction WK I
Protection climatique Classe II
Personnel de service testé Certificat de fonction permanente

Contact

Pour colonnes montantes et faces pour installations életriques EI30 RF1, EI60 RF1. Fait sur mesure. Fabriqué en Suisse. Nous nous ferons un plaisir de vérifier vos exigences en matière de sécurité et de vous faire une offre adaptée.
