Portes coupe-feu à pivot EI30

Les portes coupe-feu à pivot modernes ont du caractère: elles constituent un élément de séparation protecteur, c’est-à-dire un compartiment coupe-feu, tout en s’intégrant parfaitement sur le plan esthétique dans un environnement de qualité. La porte coupe-feu à pivot est disponible en d’innombrables exécutions, notamment avec fermeture automatique, à rotation inverse ou avec porte de service intégrée. Pour un style architectural irréprochable, vous pouvez demander un système de porte à pivot à fleur de paroi, une porte sans cadre ou une porte coupe-feu à pivot en tant que vantail pivotant intégré dans la paroi.

Conseil technique
 079 624 02 40

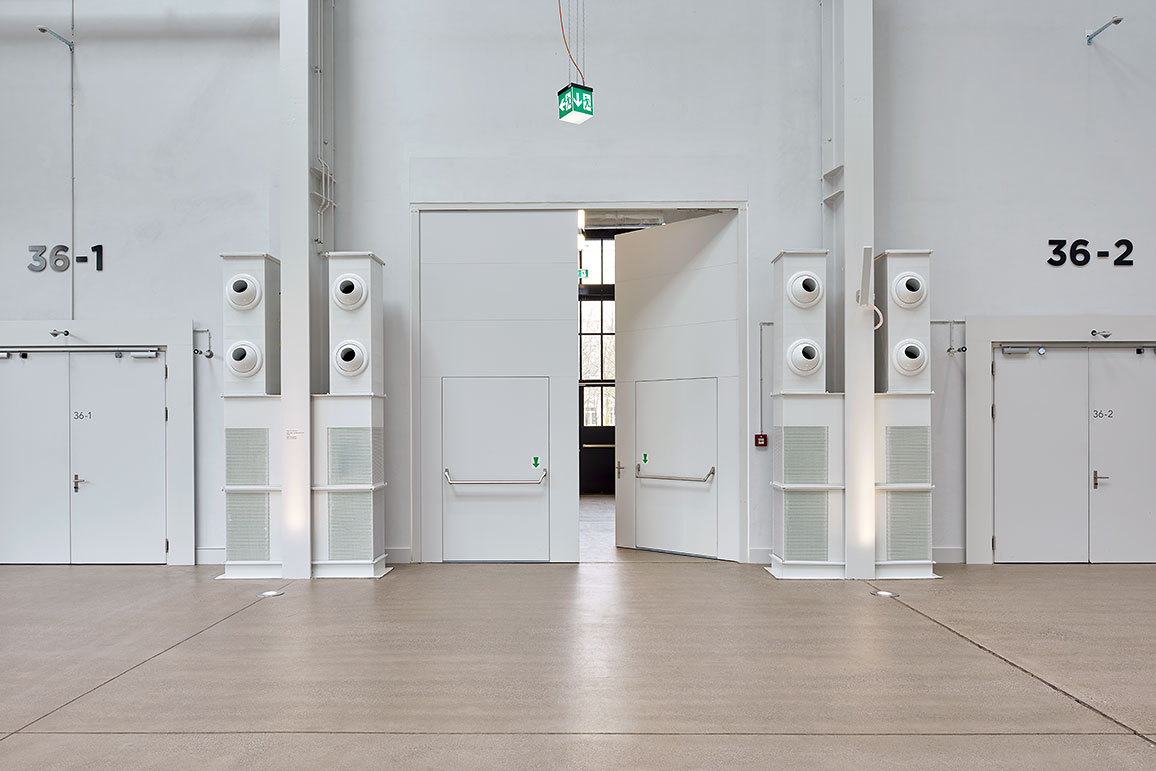

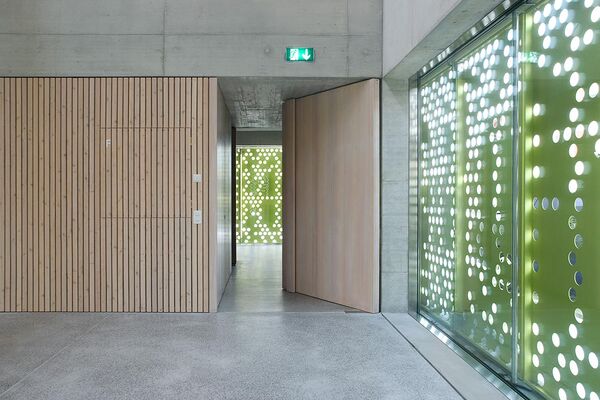

Exemples de constructions
Porte coupe-feu à pivot conforme à la norme de l’AEAI

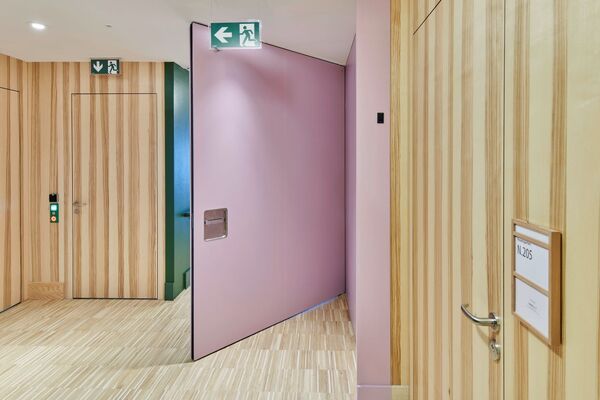

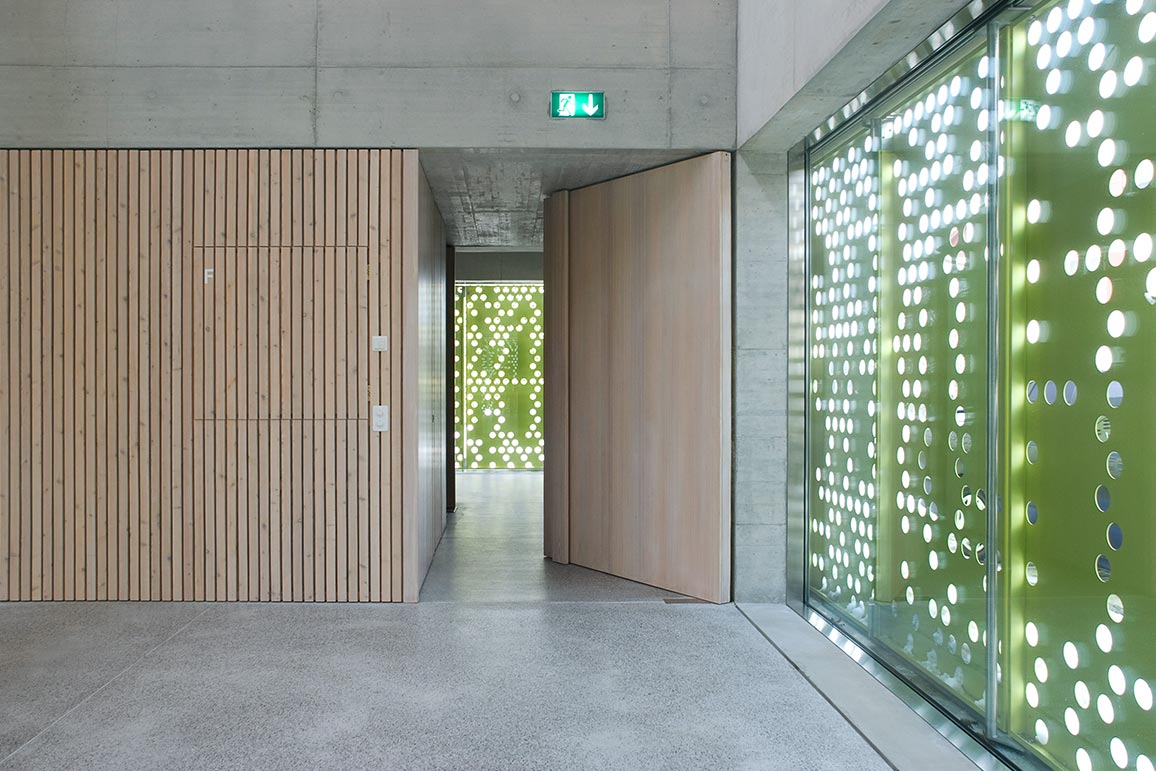

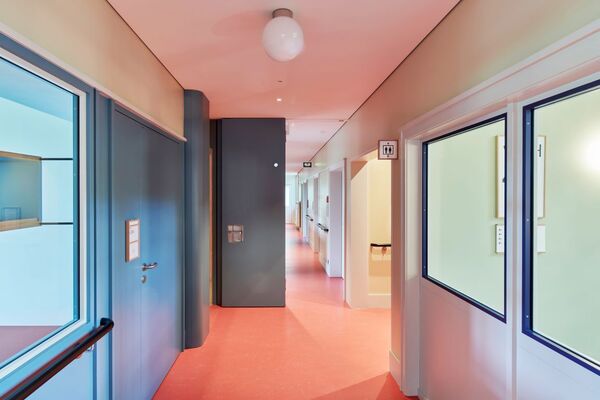

Panneau massif sans porte de secours intégrée

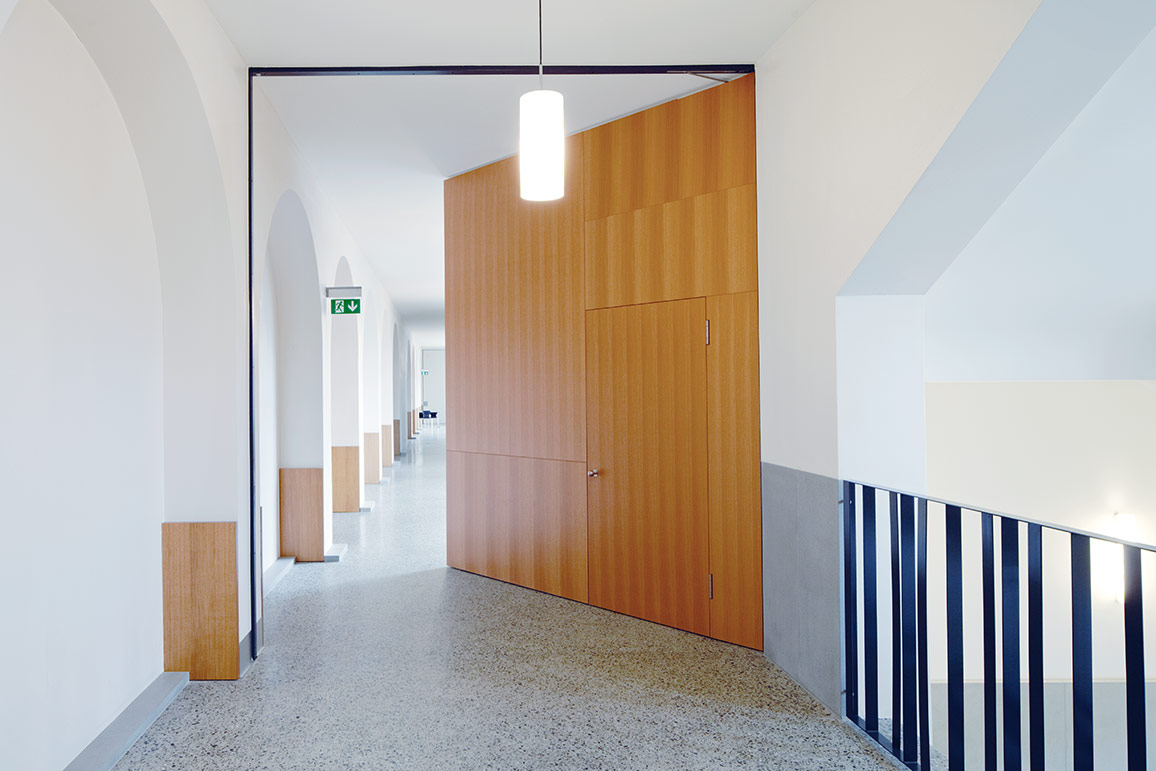

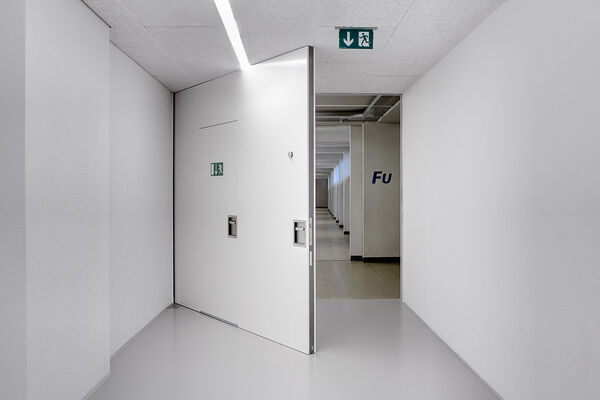

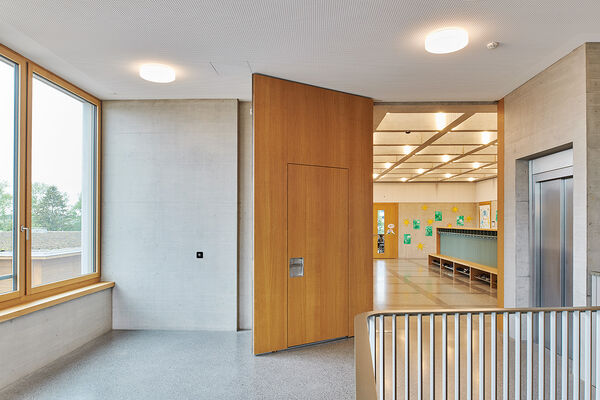

Panneau massif avec porte de secours intégrée
Panneaux massifs sans porte de secours intégrée, rotation inverse en option
Panneaux massifs avec porte de secours intégrée, rotation inverse en option

Principes techniques portes coupe-feu à pivot

Encadrement Huisseries métalliques avec profil spécial pour niche ou avec panneau frise en haut
Configuration des chants et feuillures À fleur
Panneau de porte Construction de base avec revêtement en bois massif avec MDF des deux côtés ou avec 3 couches
Types de bois Bois résineux et feuillus < 630 kg/m3
Surfaces Non traitées, apprêtées, entièrement peintes en RAL ou NCS, contreplaquées, revêtement en résine synthétique
Paumelles de portes Paumelle-pivot, porte de service avec paumelles masquées à ajustage tridimensionnel
Serrure Serrures mortaise selon la norme DIN 18250, serrure multipoints et à verrouillage haut, fonctions de commande et de surveillance, fonctions antipanique selon les normes EN 179 et EN 1125
Ferrure/poignée Poignée coquille encastrée sur un côté ou des deux côtés
Accessoires Interrupteurs à lames souples ou contacts magnétiques
Raccord au sol Joints de seuil pour sol

Montage
Raccord/butée mural(e) Entre maçonnerie avec niches murales
Types de murs Maçonnerie et cloison légère ( min. EI60 ) d’après n° AEAI 19161, 19162, 19163, 20356, 21800 ou 21815

Remarque
Les systèmes de portails de Frank sont fabriqués industriellement dans les bâtiments de production à Buochs NW, Suisse et principalement en matériau en bois. Les élément des portails avec des huisseries métalliques ont une épaisseur de 84 mm, les portes avec panneau frise en haut 68 mm. Ces épaisseurs permettent d’améliorer et d’augmenter sensiblement la stabilité et la résistance aux contraintes mécaniques. Les portails coupe-feu de Frank répondent aux normes suisses et européennes en matière de construction et de sécurité.

Protection incendie EI30 EN 1363-1, 1634-1

Les grandes portes ou les portails coupe-feu sont aussi appelés «portes dormantes», étant donné qu’ils sont généralement ouverts et ne se ferment automatiquement qu’en cas d’incendie. Un aimant de retenue intégré dans le mur et connecté au système de détection d’incendie ou aux détecteurs de fumée, déclenche la fermeture en cas d’incendie ou de dégagement de fumée. Le bon positionnement des détecteurs de fumée garantit que le portail commandé soit débloqué au bon moment. Voir croquis ci-dessous.



Portes coupe-feu à pivot

Panneau frise en haut avec ferme-porte au sol

Panneau frise en haut avec ferme-porte intégré et palier sol

Coupe latérale
Huisseries métalliques à profil spécial pour
niches et ferme-porte au sol

Plan

Raccord mural

Côté paumelles et serrure, raccord mural mobile, c-à-d butée murale ajustable pour mur éventuellement incliné

Côté paumelles, sans raccord mural mobile distance au mur état fermé max. 8 mm

Côté serrure, sans raccord mural mobile, distance au mur état fermé max. 8 mm

Raccord au sol

Portail sans seuil

Portail sans seuil, avec joint à descente

Seuil accessible aux handicapés

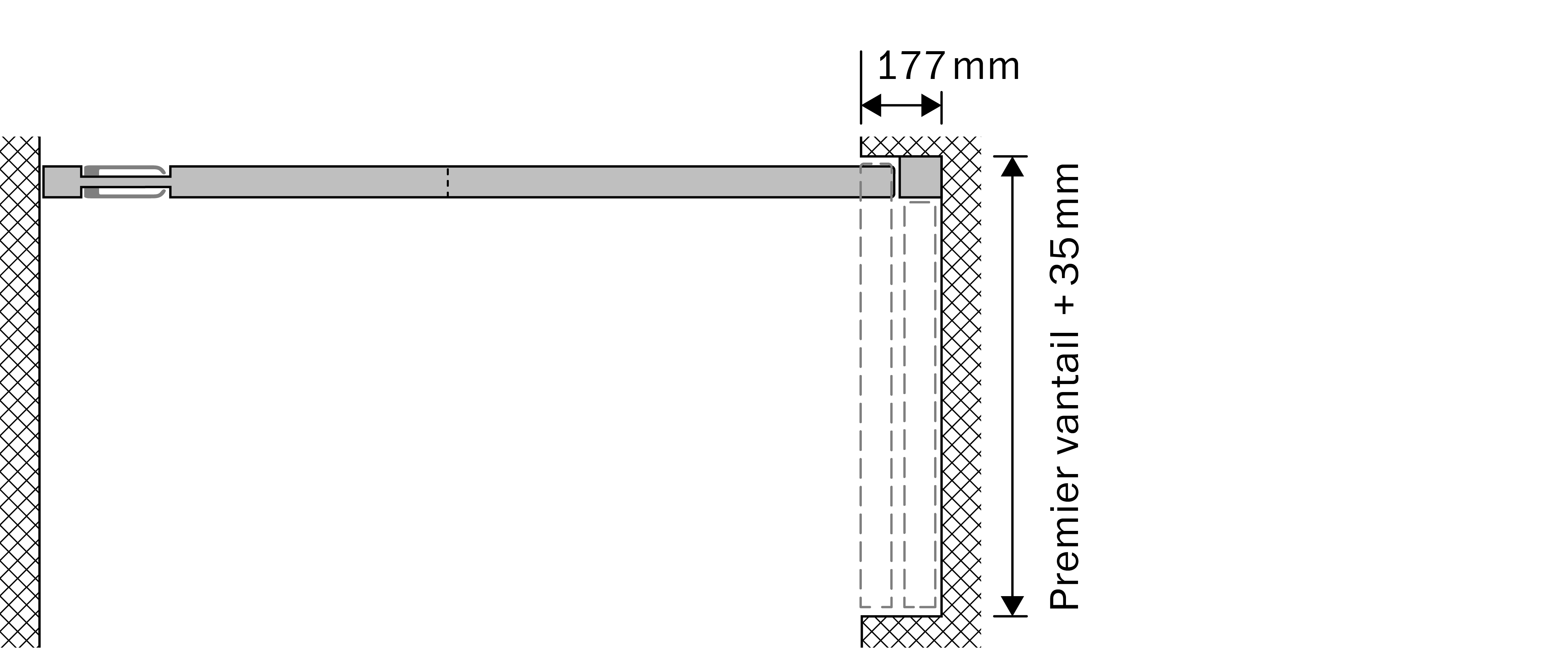

Portail à un vantail devant paroi ou dans niche

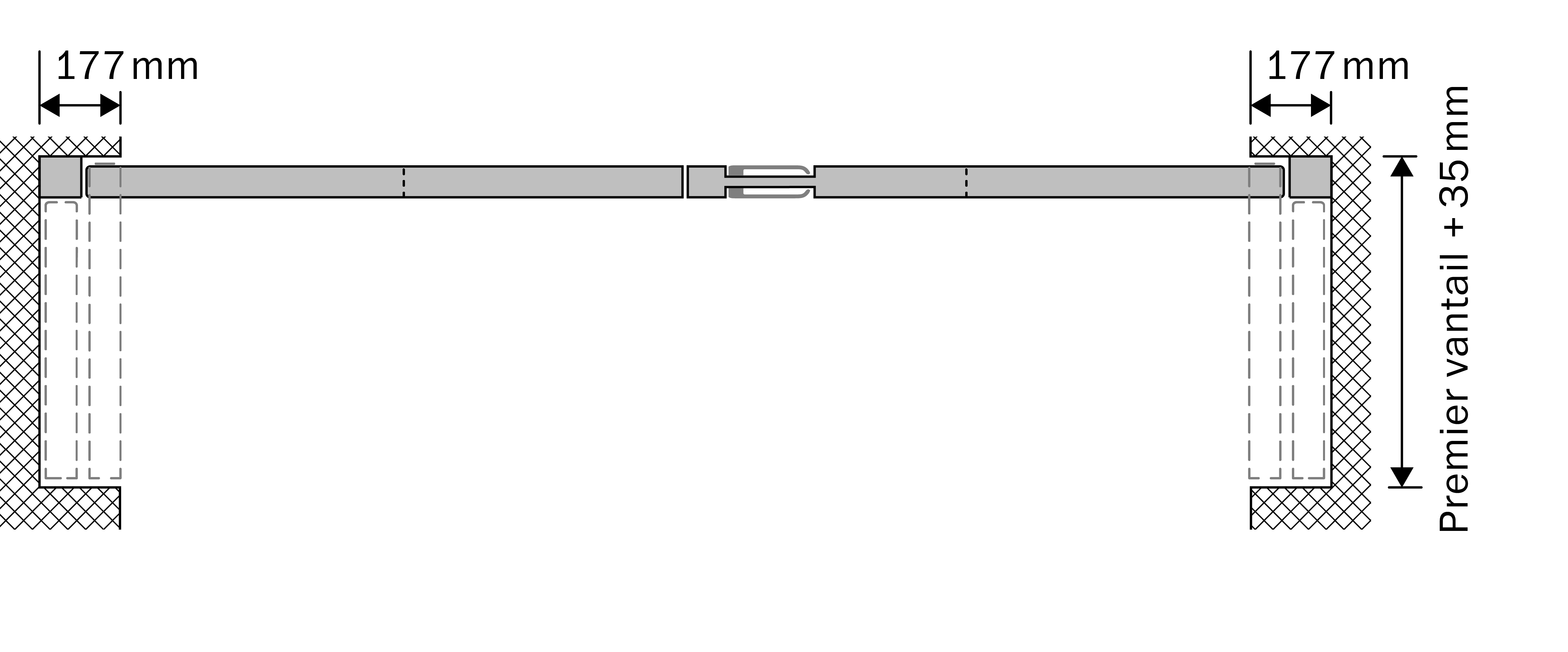

Portail à deux vantaux devant paroi ou dans niche

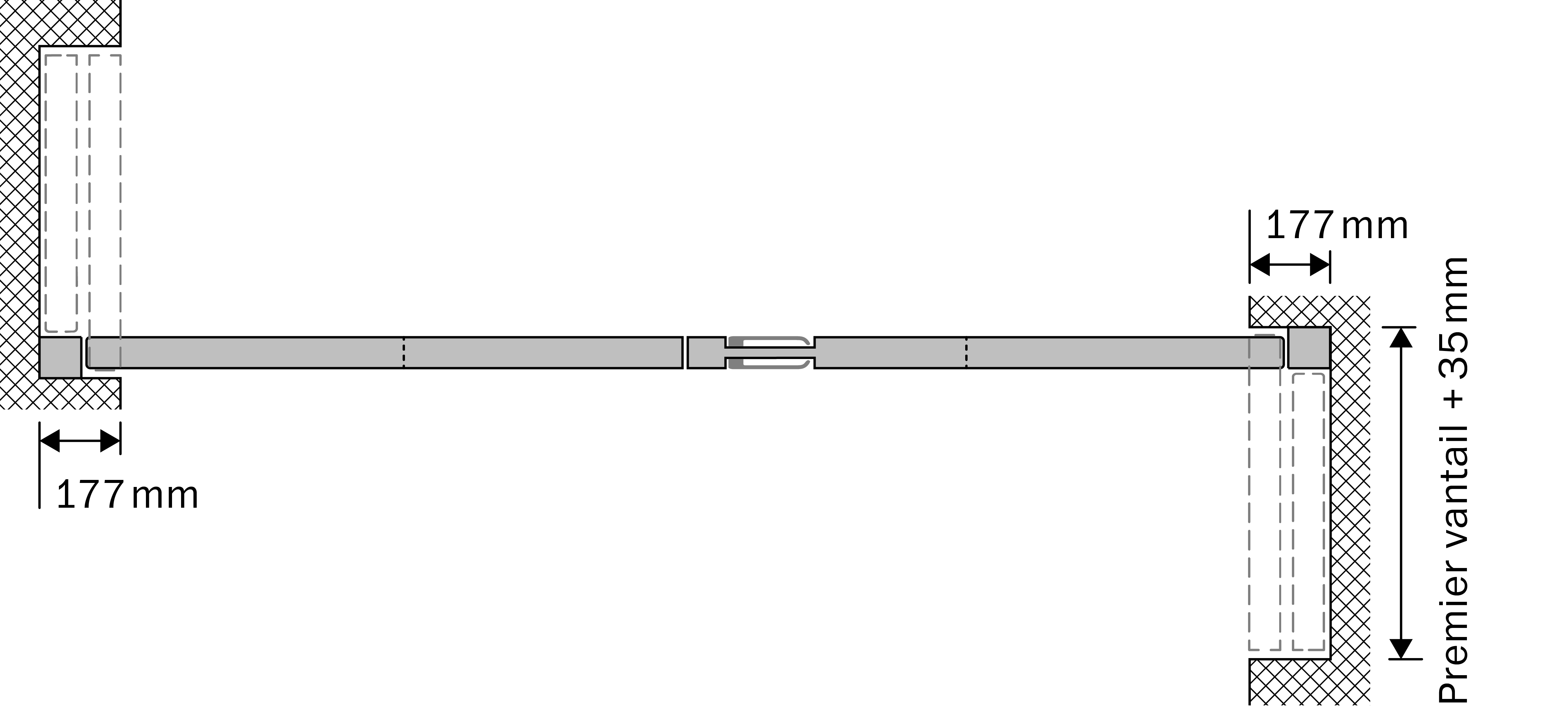

Portail à deux vantaux rotation inverse devant paroi ou dans niche

Afin de garantir la fonction portail pour compartiment coupe-feu, il est important que les portes de secours soient bien positionnées dans le portail et que la dimension minimale soit respectée.

1 vantail avec porte tambour intégrée

2 vantaux avec porte tambour intégrée

2 vantaux avec portes tambour intégrées

Dans les issues de secours, les portes pour compartiment coupe-feu doivent être équipées d’une porte de secours intégrée. Ces portes de secours sont également utilisées pour les voies d’intervention.

Serrures antipanique pour portes de secours

Lorsque le portail pour compartiment coupe-feu avec porte de secours intégrée doit également être verrouillé au quotidien, la porte de secours doit avoir une serrure anti­panique. Les fonctions antipaniques possibles sont :

  • Fonction de commutation B ( poignée / poignée )
    Pour les portes permettant ponctuellement un passage de l’intérieur et l’extérieur. Toutefois seulement si la fonction antipanique est désactivée en actionnant le cylindre de fermeture (  ouverture des portes ).

  • Fonction fermeture forcée C ( poignée / poignée )
    Pour les portes équipées d’une poignée à l’intérieur et à l’extérieur, pour lesquelles une ouverture non autorisée doit être, en principe, empêchée de l’extérieur. La porte ne peut pas rester déverrouillée accidentellement.

  • Fonction de passage D ( poignée / poignée )
    Pour les portes devant permettre ponctuellement un passage de l’intérieur et l’extérieur, même sans actionner le cylindre de fermeture.

  • Fonction pêne dormant demi-tour E ( poignée / bouton )
    Pour les portes pour lesquelles une ouverture non autorisée doit être, en principe, empêchée de l’extérieur. La porte ne peut pas rester déverrouillée accidentellement. Dans le cas de cette fonction, un bouton ou une barre-poignée doit être monté(e) dans le sens de la fuite.

Remarque
Dans le cas des «portes» et portails dormants qui sont normalement ouverts et ne se ferment qu’en cas d’incendie, une serrure non verrouillable est la norme dans la porte de secours. Si le portail doit pouvoir être verrouillé, le montage d’une serrure antipanique est impératif.

Des poignées coquille à fleur de surface sont généralement utilisées pour les portails des compartiments coupe-feu. Celles-ci doivent répondre à la norme EN 179.

Poignée coquille selon EN 179 pour montage des deux côtés

Poignée coquille selon EN 179 pour montage d’un seul côté

Attestation de sécurité

Les portes coupe-feu à pivot de Frank sont fabriquées sur mesure et conformes à la norme de l'AEAI.

Protection anti-feu EI30 Attestation de protection incendie
